结构特点及参数

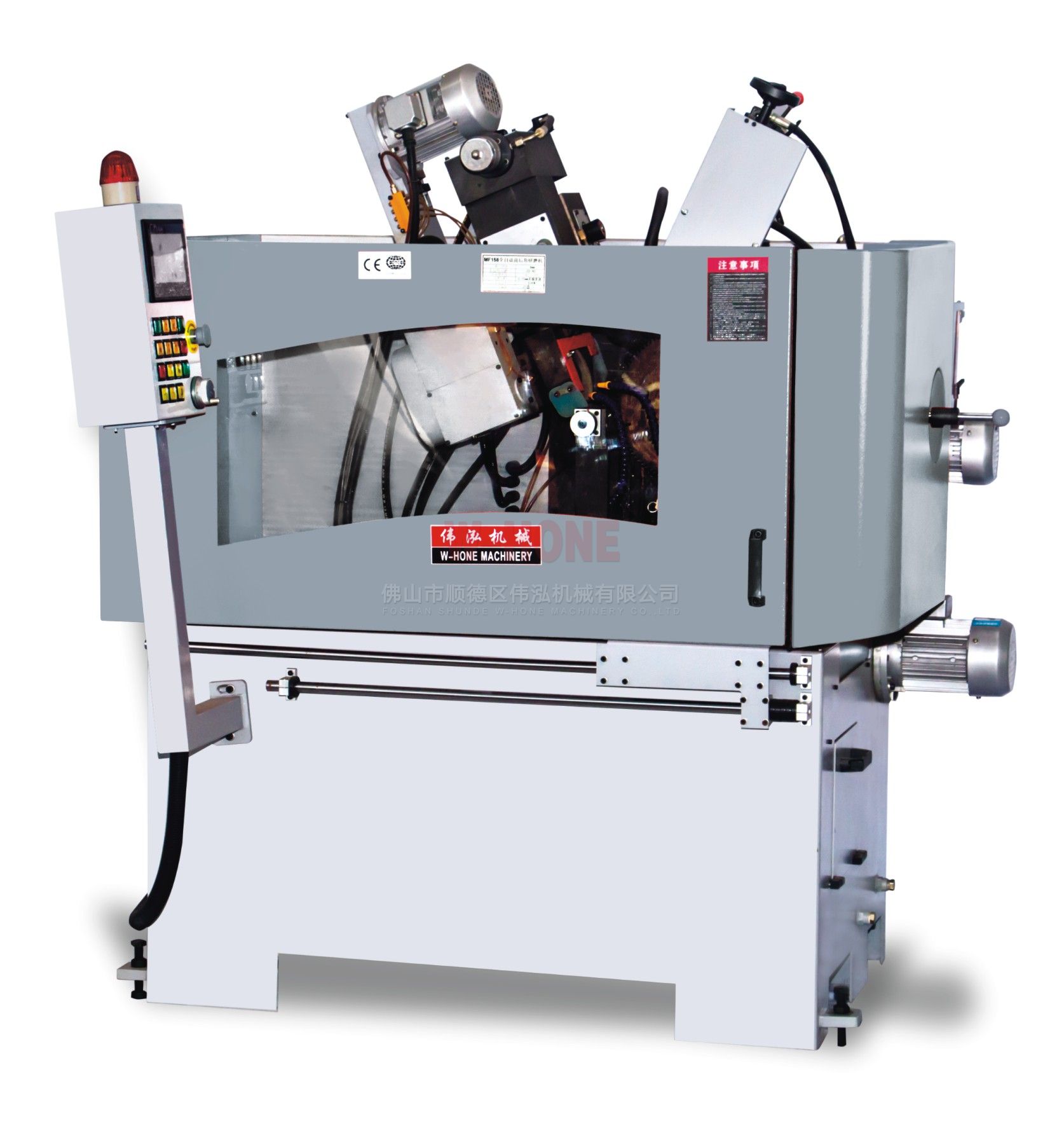

　　本设备专门为硬质合金锯片刃齿研磨而设计。通过联合调节磨头的水平角度和垂直角度，可实现对圆锯片合金刃齿的前（面）后（顶）角多个角度（侧角除外）的研磨。  本机以数控技术为主体——由可编程控制器（PLC）控制；具有自动性高，磨削精度高，效率高等优点。适用于以合金锯片为加工目标的大中小型用户使用。 本机主要由三大系统组成： 电气系统——可编程控制器（PLC）、执行继电电路、人机界面。电气系统是设备实现自动程序控制的核心部。 液压系统——液压源、电磁阀系统。液压系统是实现程序执行的主体机构（图1-3）。 磨削系统——磨头旋转磨削子系统、大臂回转子系统。磨削系统是实现研磨与改变研磨部位的机构。  为了使操作更加人性化，更加直观，本机采用了可接触式屏幕（见图1-1）的设计。操作人员只需点击触摸屏选择所需要的工序，调校好各种机器的参数，选择全自动运行，机器即可快速准确的自动完成用户设定的任务。本设备已预编了十余条常用的研磨程序可供直接调用。  本机使用的屏幕为三菱的GOT可触摸屏系列。触摸屏(Touch Screen)可以让使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机的操作，这样摆脱了键盘和鼠标的操作，使人机交互更为简单。触摸屏的表面是一块平面玻璃，安装在LED显示屏幕的前面。这只是一块强化玻璃，所以在使用的过程中应擦伤或强力碰撞，操作时轻触即可，切忌用力过大。  此触摸屏的背灯理论寿命有限（50000小时以上），为延长其使用寿命，当用户不接触屏幕时，系统将在2分钟后关闭背灯，当用户在此接触屏幕时，背灯将自动打开。  我们的设备采用日本进口的三菱PLC和欧姆龙继电器，程序处理速度快，可靠性好。
